Ürüne Genel Bakış

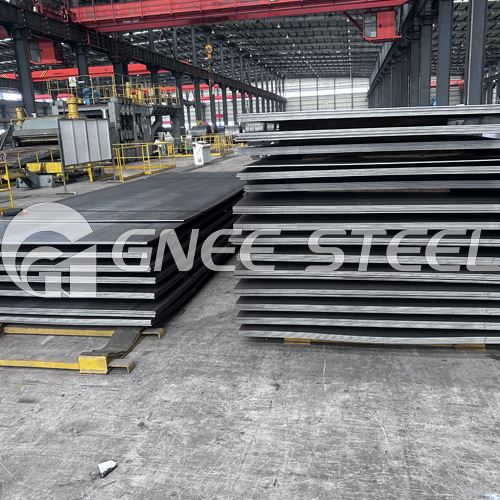

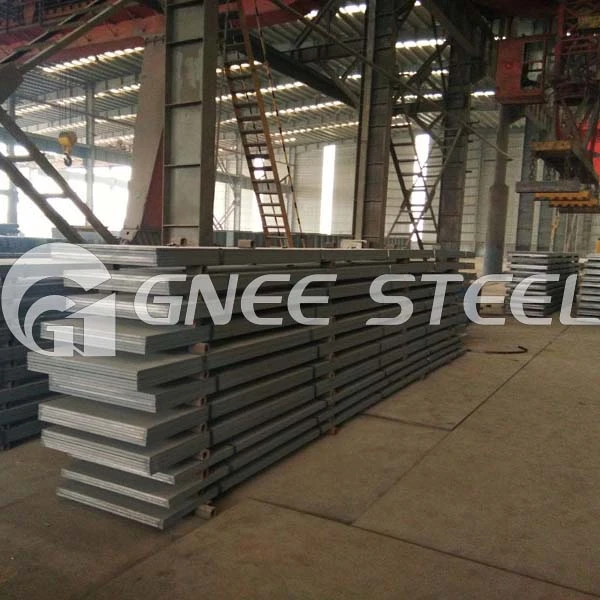

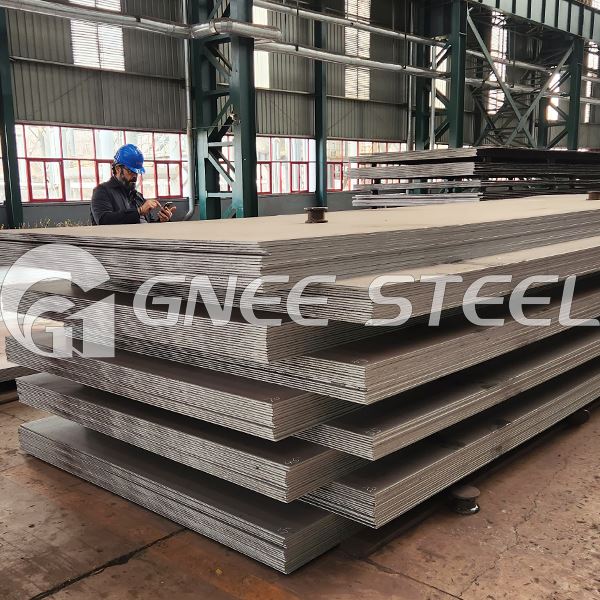

ASTM A515 Grade 60, Grade 65 ve Grade 70 Çelik Levha, orta ve yüksek sıcaklıkta servis için ASTM A515 / ASME SA515 standartlarına göre üretilmiş bir karbon çeliği basınçlı kap plakasıdır. Kazanlar, basınçlı kaplar, ısı eşanjörleri ve endüstriyel proses ekipmanları için güvenilir güç, kaynak yapılabilirlik ve boyutsal kararlılık sağlar.
Teknik Özellikler
|
Öğe |
Şartname |
|
Ürün Sınıfı |
ASTM A515 Sınıf 60 / Sınıf 65 / Sınıf 70 |
|
Standart |
ASTM A515 / ASME SA515 |
|
Kalınlık |
6–300 mm |
|
Genişlik |
1.000–4.000 mm |
|
Uzunluk |
3.000–18.000 mm |
|
Teslimat Durumu |
Talep üzerine Haddelenmiş (AR), Normalleştirilmiş (N), Normalleştirilmiş Haddelenmiş (NR) olarak |
|
Kenar Tipi |
Freze Kenarı (ME), Kesilmiş Kenar (TE) |
|
Yüzey Durumu |
Talep üzerine Sıcak Haddelenmiş, Kumlanmış ve Boyalı |
Kimyasal Bileşim
|
ASTM A515 Basınçlı Kap Plakaları |
||||
|
Öğe |
G. 60 |
G. 65 |
G. 70 |
|
|
C |
t 1'den küçük veya eşit" |
0.24 |
0.28 |
0.31 |
|
1"< t ≤2" |
0.27 |
0.31 |
0.33 |
|
|
2"< t ≤4" |
0.29 |
0.33 |
0.35 |
|
|
4"< t ≤8" |
0.31 |
0.33 |
0.35 |
|
|
t>8" |
0.31 |
0.33 |
0.35 |
|
|
Mn |
*H.A. |
0.90 |
0.90 |
1.20 |
|
*P.A. |
0.98 |
0.98 |
1.30 |
|
|
P |
maksimum |
0.025 |
0.025 |
0.025 |
|
S |
maksimum |
0.025 |
0.025 |
0.025 |
|
Si |
*H.A. |
0.15–0.40 |
0.15–0.40 |
0.15–0.40 |
|
*P.A. |
0.13–0.45 |
0.13–0.45 |
0.13–0.45 |
|
Mekanik Özellikler
|
ASTM A515 |
*T.S. |
*Y.S. |
*EL. 8" |
*EL. 2" |
|
60. Sınıf |
415–550 |
220'den büyük veya eşit |
21 |
25 |
|
65. Sınıf |
450–585 |
240'tan büyük veya eşit |
19 |
23 |
|
70. sınıf |
485–620 |
260'tan büyük veya eşit |
17 |
21 |
Tipik Uygulamalar
- Buhar kazanları
- Basınçlı kaplar
- Isı eşanjörleri
- Basınçlı depolama tankları
- Petrokimya reaktörleri
- Endüstriyel proses ekipmanları
İşleme Hizmetleri
CNC Alevle Kesim- Büyük basınçlı kap bileşenleri için hassas kesim.
Plazma Kesim- Temiz kenarlı orta-kalınlıktaki plakalar için uygundur.
Lazer KesimDaha ince plaka bölümleri için - Yüksek-doğrulukta işleme.
Eğim verme- İmalat çizimlerine göre kaynak kenarının hazırlanması.
Sondaj- Flanş ve yapısal bağlantılar için delik işleme.
Freze ve İşleme- Kritik boyutların hassas şekilde işlenmesi.
Plaka Tesviye- Üretim öncesinde düzlüğü artırır.
Kumlama ve Astar Boyama- Taşıma sırasında korozyon koruması için yüzey hazırlığı.
Kalite Güvencesi
Muayene Süreci
- Hammadde kimyasal bileşiminin doğrulanması
- Çelik üretimi süreci izlenebilirlik denetimi
- Plaka boyutu denetimi
- Kalınlık toleransı ölçümü
- Yüzey kusur muayenesi
- Çekme mukavemeti testi
- Akma dayanımı testi
- Uzama testi
- Darbe testi (belirtildiği zaman)
- Ultrasonik test (UT)
- Sertlik testi (talep üzerine)
- Sevkiyat öncesi Değirmen Testi Sertifikası (MTC) doğrulaması
Sertifikalar
|
Sertifikasyon |
Anlam |
|
ISO 9001:2000 |
Kalite Yönetim Sistemi |
|
ISO 14001:2004 |
Çevre Yönetim Sistemi |
|
TR 10204 3.1 |
Üretici tarafından verilen Malzeme Muayene Sertifikası |
|
TR 10204 3.2 |
Üçüncü-taraf tanıklı inceleme sertifikası |
|
PED 2014/68/AB |
Avrupa pazarı için Basınçlı Ekipman Direktifi uyumluluğu |
|
ASTM A515 / ASME SA515 |
Basınçlı kap plakası imalat standardı |
Paketleme ve Nakliye
İhracat Ambalajı– Çelik şeritlerle paketlenmiş ve ısı numarası ve özellik etiketleri ile işaretlenmiş çelik plakalar.
Pas Koruması– Talep üzerine çıplak yüzey,-pas önleyici yağ veya ön imalat astarı kaplaması mevcuttur.
Yükleme Yöntemi– Kenar hasarını önlemek için vinçle naylon sapanlar ile yüklenir.
Nakliye Yöntemi– Plaka boyutlarına göre konteyner, dökme kap, kırma dökme kap veya düz raf.
